เซ็นเซอร์วัดอุณหภูมิ DANFOSS MBT 2310 Series ออกแบบมาเป็นพิเศษสำหรับการวัดอุณหภูมิของตลับลูกปืนในการใช้งานที่มีพื้นที่จำกัด จุดประสงค์เพื่อให้มีการเตือนล่วงหน้าในสถานการณ์ที่ตลับลูกปืนร้อนเกินไป ซึ่งอาจทำให้เกิดความเสียหายของเครื่องจักรได้ เพื่อให้ได้เวลาตอบสนองที่รวดเร็ว องค์ประกอบการวัดถูกติดตั้งที่ปลายสุดของท่อเซนเซอร์ ทำให้มีเวลาตอบสนองต่ำสุดถึง τ0.5 = 4 วินาทีในน้ำ
คุณสมบัติ

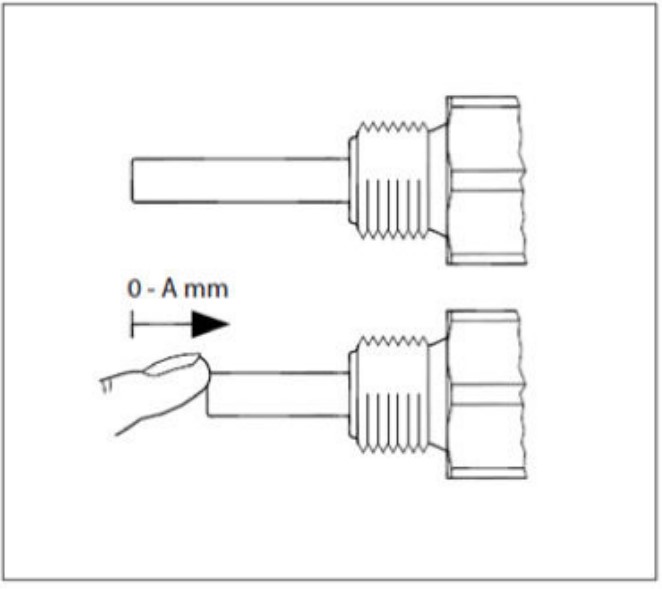

Spring function
Material : Stainless steel process connection
Thickness : A = 0 – 6 mm
Technical data
Ambient temperature @ plug | -25 – 85°C |
Storage temperature | -25 – 85°C |
Process connection | 10 x 1 mm |
Hex 19 | Tightening torque 10 – 15 Nm |
Measuring rang NTC elements | -25°C – 125°C |
Measuring range Pt elements | Pt: -25°C – 200°C |
Protection tube | ø6x 1 mm |
Response time
Protection tube | Indicative response times | |||
Water 0.2 m/s | Air 1 m/s | |||
t0.5 | t0.9 | t0.5 | t0.9 | |
6 x 1 mm | 4 s | 13.2 s | 55 s | 210 s |
Material
Protection tube in contact with the media | AISI 316 |
O-ring | FPM |
Process connection | SUS303 |
Gasket | Silicone |
Electrical connections | AMP JPT |
AMP super seal | |
Metri-Pack 150 | |
Deutsch DT04 (2P) | |
M12 x 1 (4P) | |
Cable with/without plug |
Mechanical and environmental specifications
Sensor tolerance | EN 60751 Class B: ± (0.3 °C + 0.005 × t) | |
t = temperature of medium, numerical value | ||
Vibration stability | Vibration test 20 – 2000Hz,15.3g, 1 oct/min. Time: 3 x 2 hours (X-Y-Z-directions), total 6 hour Shock test (50g/6ms) | |
Enclosure | According to IEC 60529 | Pin type |
AMP Junior Power Timer | IP 67 | 2-pin Sn plated CuSn6 |
AMP super seal | IP 67 | 2-pin Sn plated |
Metri-Pack 150 | IP 67 | 2-pin Sn plated |
Deutsch DT04 (2P) | IP 67 | 2-pin Sn plated |
M12 x 1 (4P) | IP 67 | 4-pin Au, EN 60947-5-2 |
Cable with/without plug | IP 65 | Silicone cable |

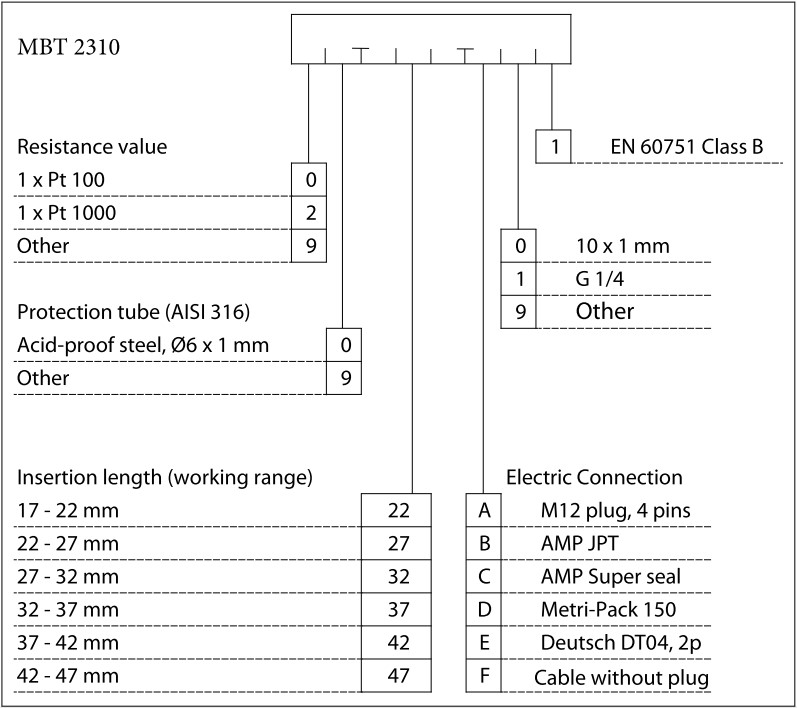

Ordering
