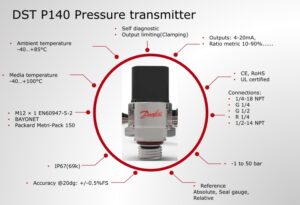

เพรสเชอร์ทรานสมิตเตอร์ DANFOSS DST P140 Series เครื่องส่งสัญญาณความดัน ได้รับการออกแบบมาเป็นพิเศษสำหรับใช้งานในอุตสาหกรรมหลากหลายประเภท โดยเฉพาะอย่างยิ่งในระบบที่ต้องการความแม่นยำและความทนทานในการวัดแรงดัน เช่น ปั๊มน้ำเสริมแรง และเครื่องอัดอากาศ มีขนาดเล็กกะทัดรัด ทนทานต่อแรงกระแทกและแรงสั่นสะเทือน ใช้เทคโนโลยี MEMS พร้อมไมโครคอนโทรลเลอร์ ARM เพื่อการวิเคราะห์และประสิทธิภาพในระดับสูง
คุณสมบัติ
Performance
|
Accuracy @ 20 °C
|
≤ ±0.5% FS |
| Total error band | 0 – 100 ºC: 2% |
| -40 – 0 ºC: 3% | |
| Response time | < 2 ms |
| Overload pressure | 4 × FS |
| Burst pressure | 5 × FS |
| Durability, P: 10-90% FS | >10 mil. cycles |
Electricl specifications
| Nom. output signal (short-circuit protected) | 4 − 20 mA |
| Supply voltage [UB], polarity protected | 8 – 28 V |
| Supply voltage dependency | ≤ ±0.1% FS/10 V |
| Load [RL] (load connected to 0 V) | RL ≤ (UB-8V)/0.022 A |

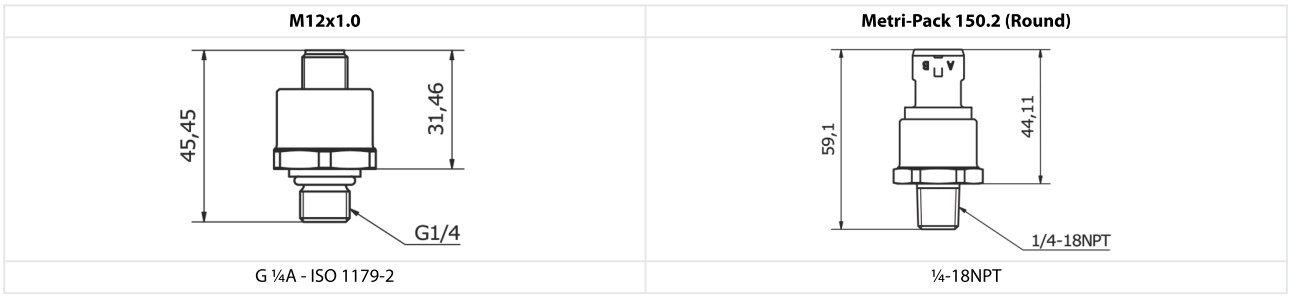

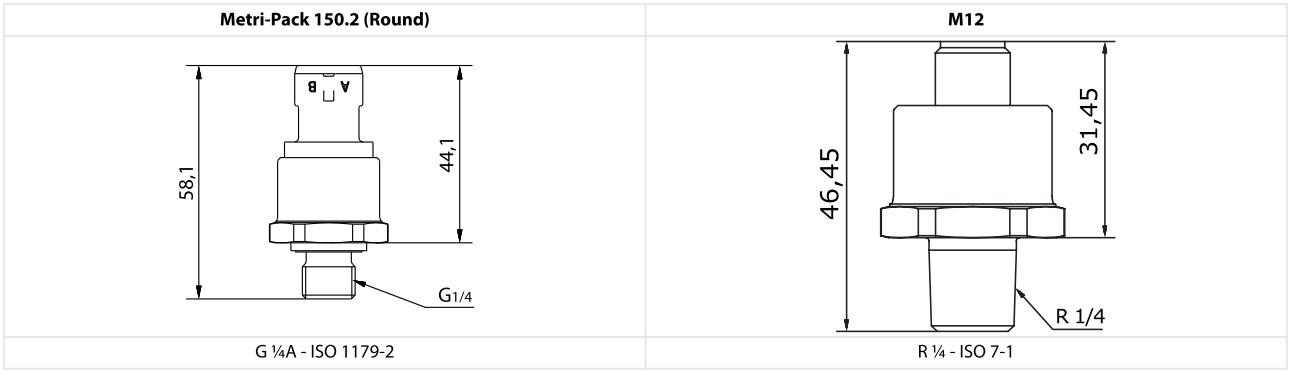

Dimension
Ordering
|
Type
|
Pressure refer‐ence | Pressure ranges | Electrical connec‐ tion | Output signal | Pressure connec‐ tion | Standard | Code no.(1) |
| DST P140 | Gauge | 0 -4 bar | M12x1.0 | 4 – 20 mA | G ¼A | ISO 1179-2 | 075G4034 |
| 0 – 6 bar | 075G4035 | ||||||
| 0 – 10 bar | 075G4027 | ||||||
| 0 – 16 bar | 075G4029 | ||||||
| 0 – 25 bar | 075G4031 | ||||||
| 0 – 40 bar | 075G4033 | ||||||
| 0 – 4 bar | Metri-Pack 150 (Round) | G ¼A | ISO 1179-2 | 075G4064 | |||
| 0 – 6 bar | 075G4052 | ||||||
| 0 – 10 bar | 075G4053 | ||||||
| 0 – 16 bar | 075G4054 | ||||||
| 0 – 25 bar | 075G4055 | ||||||
| 0 – 40 bar | 075G4056 | ||||||
| 0 – 100 psi | Metri-Pack 150 (Round) | ¼-18NPT | ANSI/ASME B1.20.1 | 075G4026 | |||
| 0 – 150 psi | 075G4028 | ||||||
| 0 – 200 psi | 8 mm Ø | 075G4030 | |||||
| 0 – 300 psi | 075G4032 | ||||||
| 0 – 4 bar | M12x1.0 | R ¼ | None | 075G4073 | |||
| 0 – 6 bar | 075G4074 | ||||||
| 0 – 10 bar | 075G4059 | ||||||
| 0 – 16 bar | 075G4060 | ||||||
| 0 – 25 bar | 075G4061 | ||||||
| 0 – 40 bar | 075G4075 |
